在軌道交通指揮與控制中的應用
Phinx Applications in Air Traffic Control
分布式非 IP 純光纖可視化坐席協作系統--解決方案
Distributed & Optic KVM Collaboration Solution
①
方案介紹
在軌道交通指揮與控制中，Phinx系統有著廣泛的應用
隨著我國軌道交通（高鐵、城市地鐵、輕軌等）建設的高速、高質發展，安全穩定運行及應急處置已成為軌道交通指揮與控制中極為重要的一環。Phinx 系統針對軌道交通指揮與控制的關鍵應用場景，提供調度與指揮一體化的非 IP 光纖坐席協作解決方案，建立集語音、圖像、數據等多媒體信息為一體的新型調度通信方式，賦能智慧城軌。滿足海量復雜信號的接入，輕松對接第三方平臺的同時，確保各類業務信息數據安全可靠的傳輸、靈活便捷的調度指揮控制，有效實現信息最大限度的實時共享，雙備份機制，鏈路活檢，穩定運行，助力保障軌道交通各線路以及列車安全、穩定、高效的運行和科學調度。
②
性能優勢
System advantages
完全國產化
完全安全自主可控，具備完整知識產權，全面支持國產系統。
純光纖矩陣架構
完全封閉的非IP光纖鏈路，隔絕IP網絡，更安全；
獨占通道，通道間數據獨立傳輸，更可靠。
無損原圖傳輸
針對指揮、調度、控制中心的關鍵系統數據成像，提供4K@60 4:4:4原生畫質無損傳輸，還原真實系統影像。
延時<2毫秒
任何幀率、分辨率情況下，端對端傳輸延時<2ms，達到線纜直連的操作體驗，提高操作效率，且對系統延時影響降到最低。
可靠備份機制
雙機備份跳轉真正0微秒，屏幕無任何停頓、閃爍，音頻無停頓、咔嚓聲；
操作員沒有任何察覺即可完成故障檢測，主備切換。
④
系統功能
System advantages
多種格式、分辨率圖像信號接入 |  |

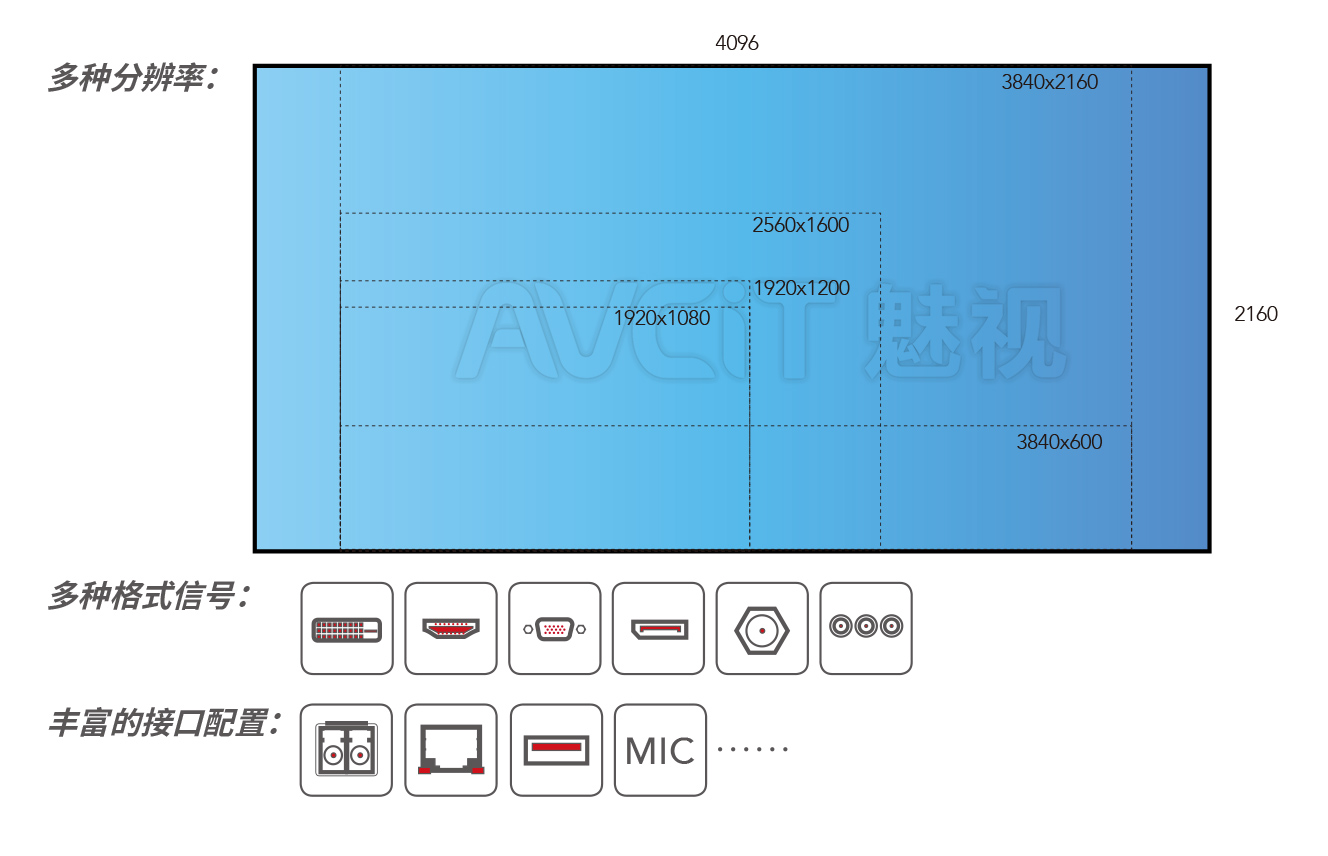

單鏈路分辨率達 3840×2160P@60Hz（可設置兼容 4096×2160P@60Hz）3840×600P@60Hz、1920×1200P@60Hz、1080P@60Hz及以下信號時，Phinx系統可實現無損像素對像素傳輸，無圖像失真 ; 支持 HDMI、VGA、DVI、DP、AV、SDI 等信號接入。 |
 | 級聯功能 |

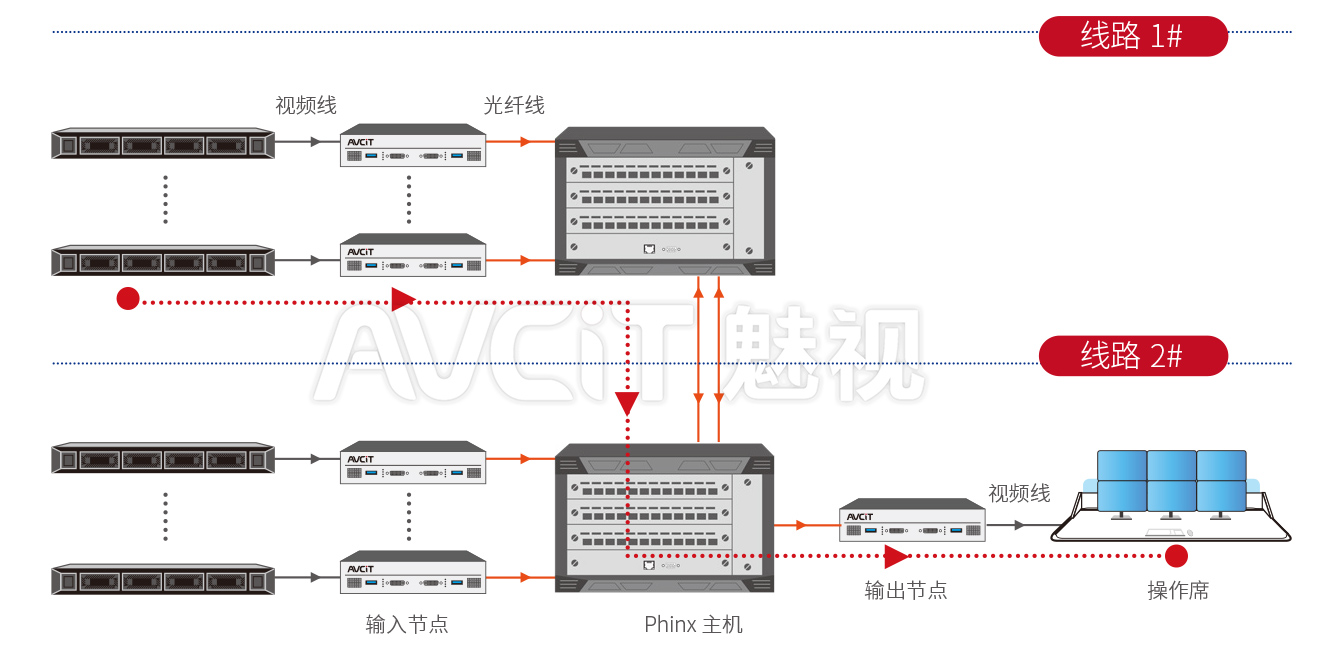

Phinx系統主機間具備級聯功能，可實現一個操作席對多條線路電調、環控等進行管控。 |
多功能端口設計，多種規格可選 |  |

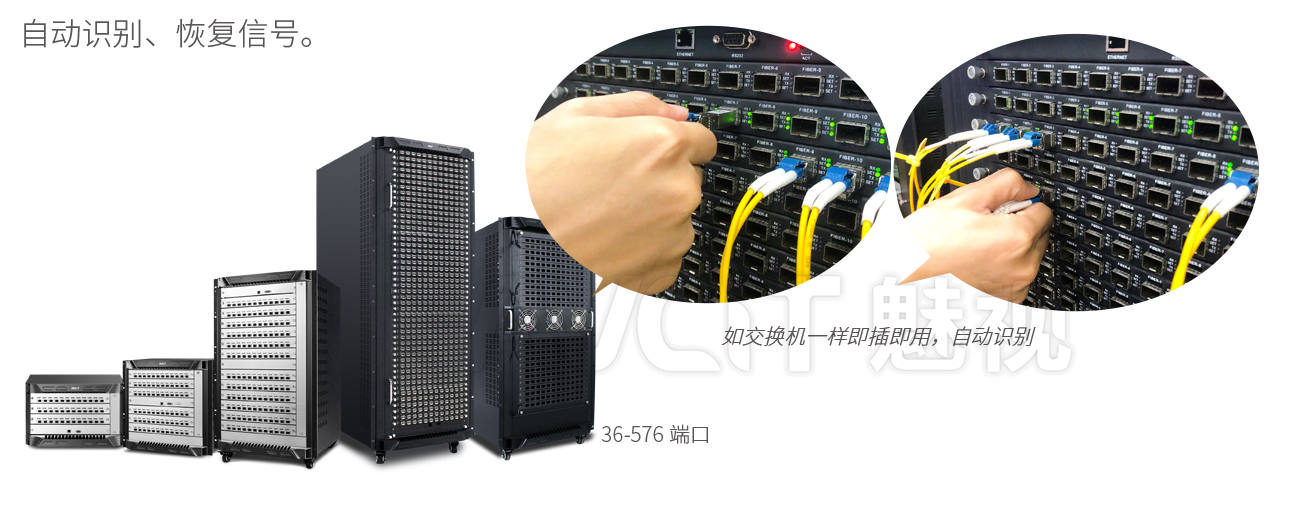

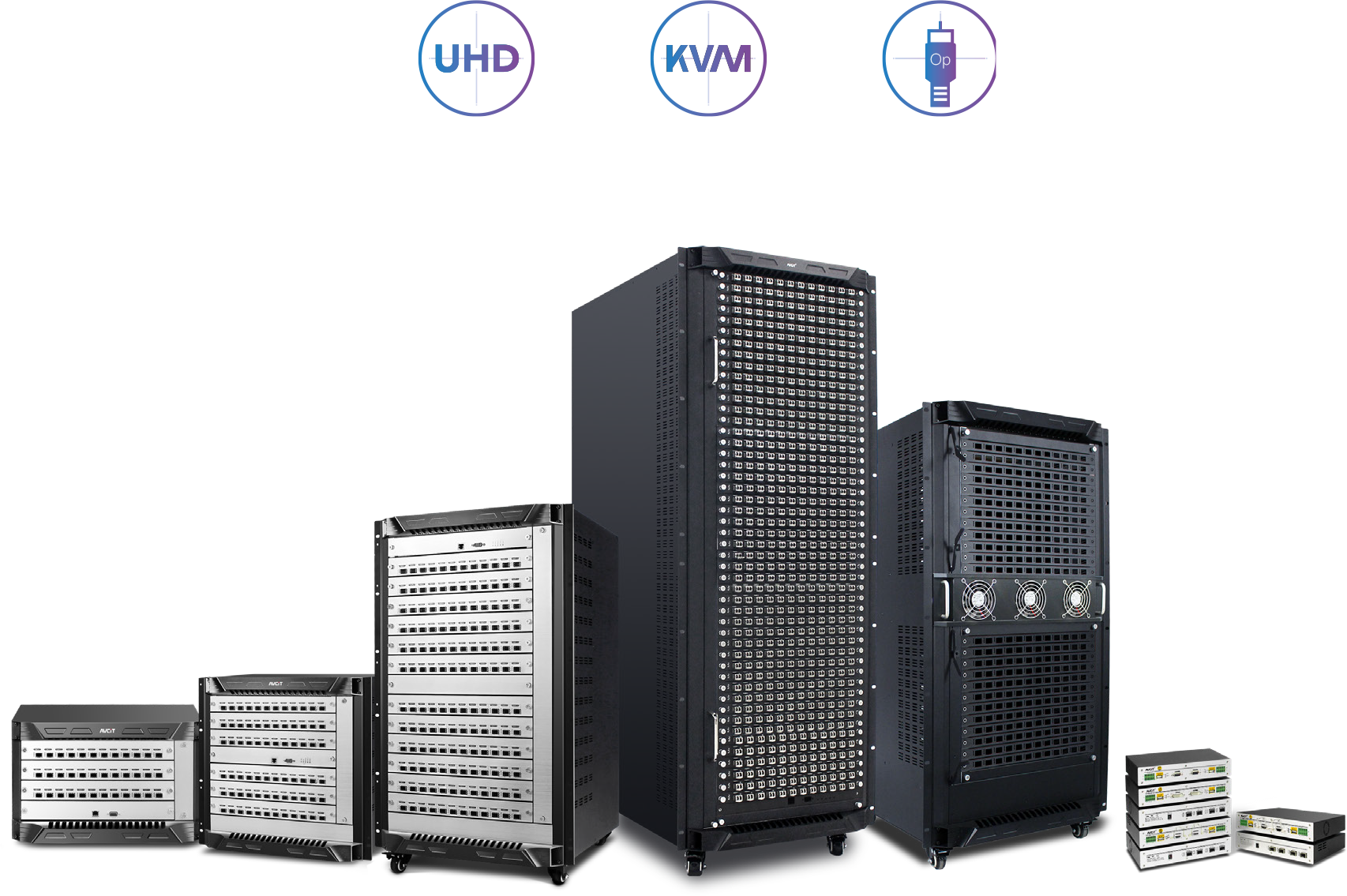

Phinx系統主機可根據需求從 36-576 光纖端口之間進行配置。每一個光纖端口均為全功能端口，既能支持接入輸入節點，也能支持接入輸出節點。無需在Phinx系統主機上進行配置，任意輸入和輸出節點連接主機的方式如網絡交換機一樣，在任意端口上進行即插即用，自動識別、恢復信號。 |
 | 可視化拼接功能 |
Phinx系統無需額外配置拼接器即可實現 DLP、LED、液晶屏等的拼接功能，支持任意分辨率大屏幕的拼接。既減少了設備數量，也降低了信號轉換次數，從而增加了系統穩定性。系統拼接控制軟件支持 window 系統、B/S 架構或者 iPAD 設備等，所有信號以及大屏均支持回顯，可實現可視化投屏和可視化監視。相比其他廠商單獨配置拼接器的方案，本方案僅需在Phinx主備主機插入拼接卡，和全冗余形成一個整體，即可實現不僅坐席全冗余高可靠，拼接系統同樣可實現全冗余高可靠雙備份；同時在必要時，席位還可直接推送信號至大屏幕。 |
坐席分屏功能 |  |

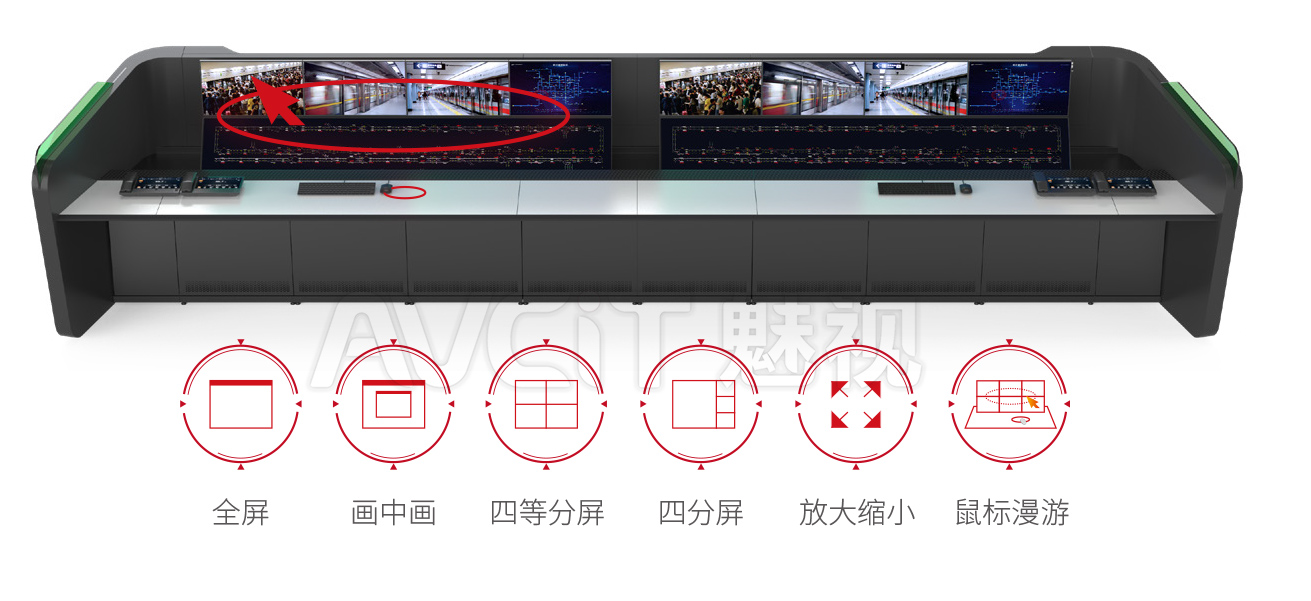

根據業務需求，Phinx系統可進行 4 等分、1 大 3 小或者客戶特定需求的分屏。4 等分屏幕上接管的工作站可直接操作，也可投屏到主控屏幕操作，簡化操作員桌面，節省投資。 |
 | 可視化接管、推送、通訊協作功能 |
Phinx系統不僅具備一機一屏、一機雙屏、一機三屏和一機多屏的一鍵接管、一鍵推送、鍵鼠跨屏操作功能，還同時具備通訊協作功能。系統可設定熱鍵，對多屏主機信號，或者多個主機的任意屏幕信號（最高可達 100 屏）進行熱鍵配置，并可一鍵調用，也可通過 OSD 菜單調用。調用后，鼠標可在任意多屏幕的任意組合（1*N 或者 M*N）上進行鼠標跨屏操作，無需任何其他操作。如接管信號被其他席位接管，可向其他席位發出接管請求，對方席位可同意、視頻模式或拒絕；操作員可將信號一鍵推送到其他席位，其他席位彈窗可選擇拒絕、視頻模式或操作模式。 |
分級權限要求 |  |

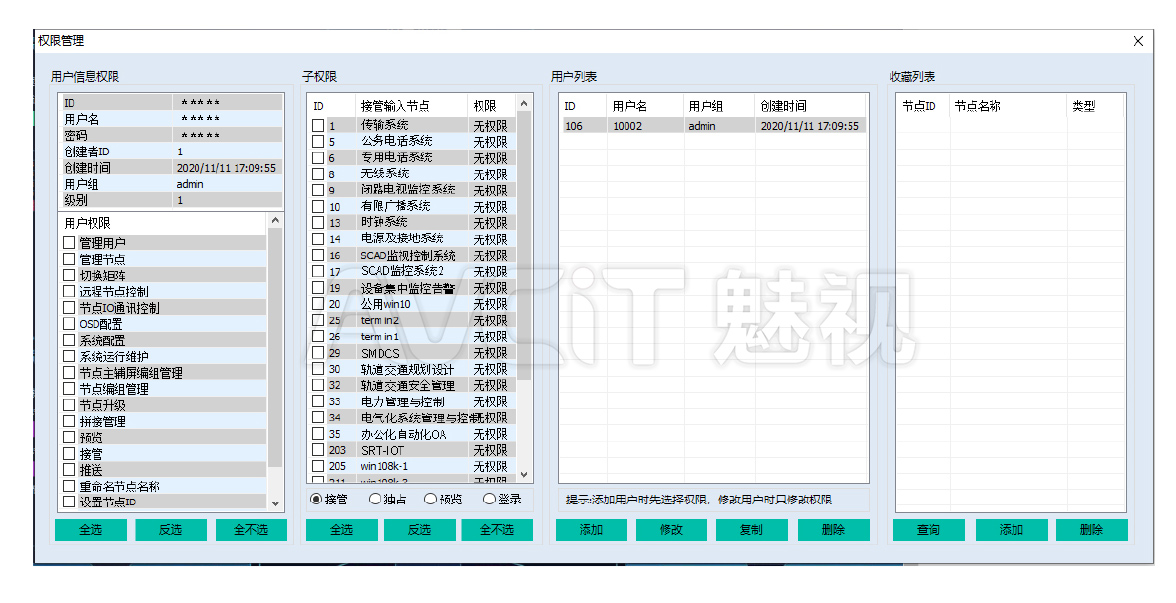

在指揮、調度、控制中心等應用場景中，各專業坐席只能控制本專業工作站，如各專業坐席位置調整，可通過Phinx系統權限設置在不調整硬件的情況下，分配對應的訪問權限到對應的坐席崗位。分級權限可以按需要進行配置。 |
 | 音頻在席位間、席位和電腦間雙向傳輸 |

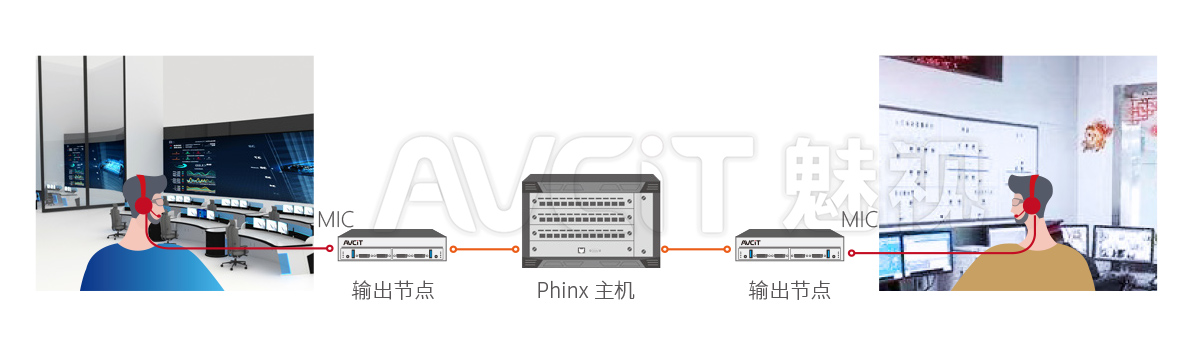

席位可用Phinx系統 OSD 菜單任意調取接權限范圍內的工作站的音頻監聽，音頻和視頻同步而不會出現唇音不同步或者音視頻不同步現象；席位也可將音頻傳送到工作站拾音器實現語音控制或者語音廣播控制；席位間操作員可互相之間實現音頻對講功能。 |
USB 設備接入支持 |  |
通過Phinx系統，指揮、調度、控制中心各專業坐席均可連接鍵鼠和 U 盤。鍵鼠可通過熱鍵或者 OSD 菜單調用切換到對應的工作站；U 盤可根據操作員需要打開通道，正確識別 U 盤并進行讀寫和安全退出。每個節點支持 4 個 USB 口。USB 數據可根據需求額外配置 USB 數據專用通信主機進行管理。 |
SNMP 網關協議支持 |  |

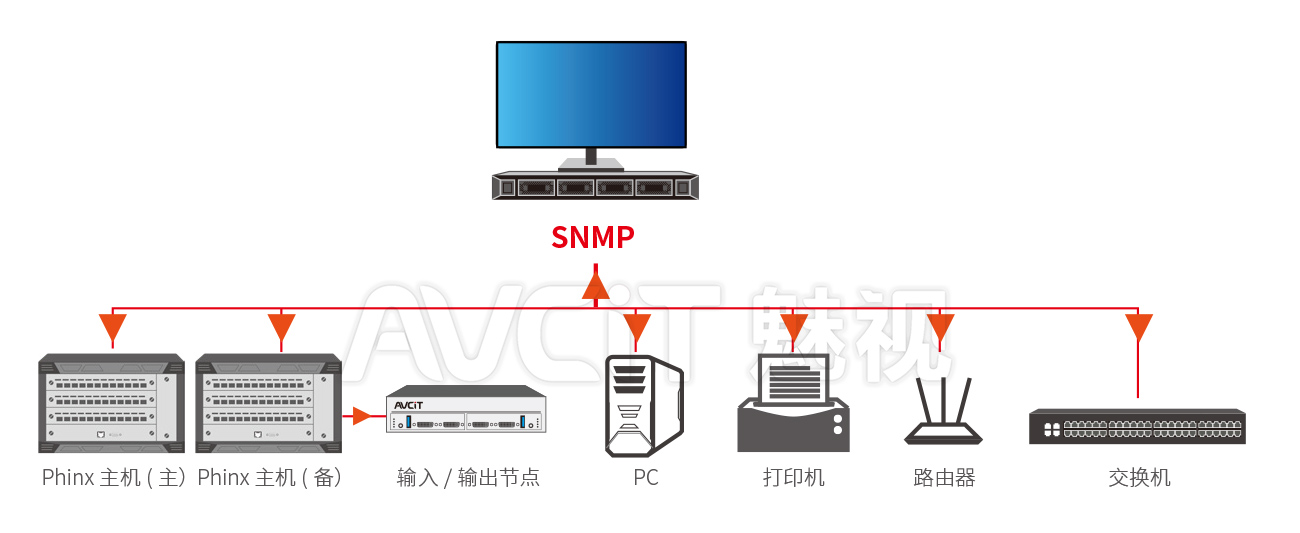

系統支持 SNMP 協議，可以查看到相應的系統狀態、各類設備的告警、故障原因等信息，支持實時對系統各部件監測反饋功能，支持開機自檢狀態查詢，故障診斷功能；實現系統狀態實時反饋，系統具備自檢、故障診斷功能；實時生成各類日志記錄、各類設備的告警、故障原因等信息。Phinx系統完全支持信息安全及網絡管理系統軟件對綜合監控系統網絡中的安全產品和安全事件進行集中統一管理。 |
 | 運行維護平臺 |
坐席系統作為指揮、調度、控制中心等應用場景的重要組成部分，必須搭載專業的運維管理系統，保障其持續穩定、安全運行。Phinx系統運維管理在充分整合、簡化流程的基礎上，將先進的信息技術、數據融合技術和數據分析技術等有效綜合運用在系統運維管理中，提供有效的硬件狀態反饋、故障分析管理、異常告警管理、對數據統計分析管理、日志查詢管理，并擴展坐席系統操作管理等功能，全面提升坐席協作系統運維管理水平。 |
應用場景
Application scenario
分布式非 IP 純光纖可視化坐席協作系統
Distributed & Optic KVM Collaboration System

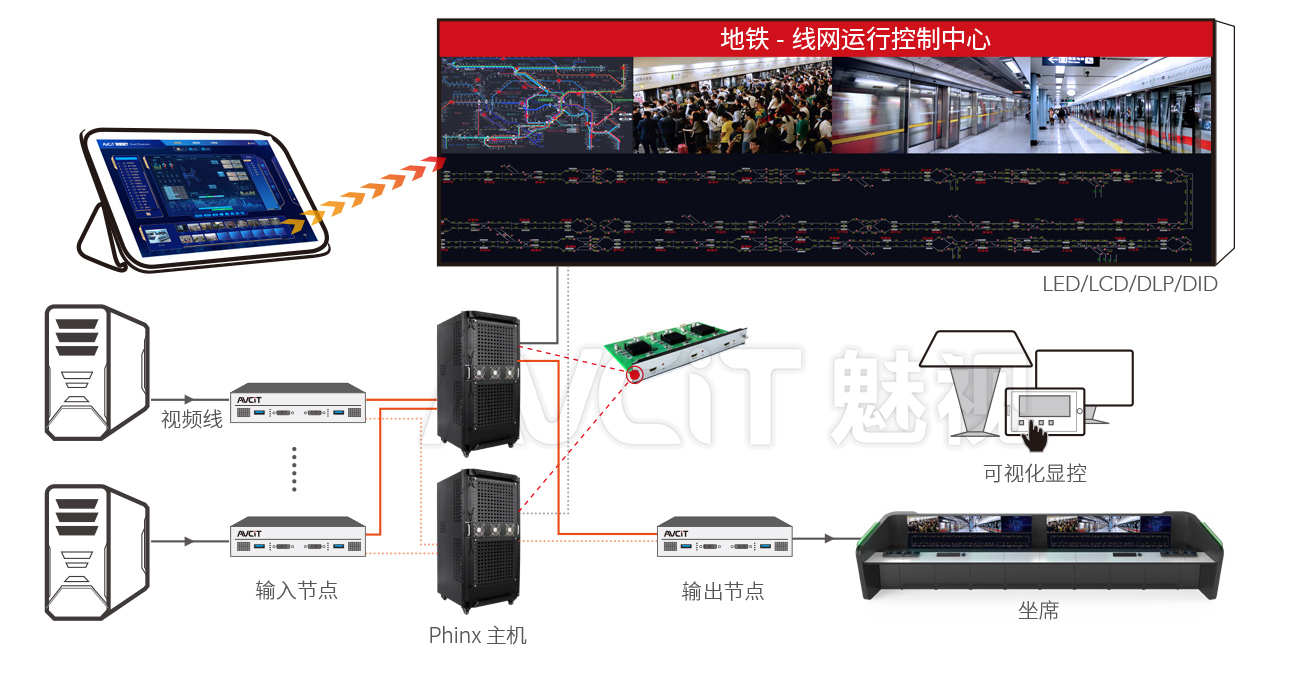

主機+輸入輸出節點
